奧氏體不銹鋼的焊接特點(diǎn):

1、容易出現(xiàn)熱裂紋。

防止措施:

無錫不銹鋼板、無錫不銹鋼管廠家無錫漢能不銹鋼2020年10月14日訊  1)盡量使焊縫金屬呈雙相組織,鐵素體的含量控制在3-5%以下。因?yàn)殍F素體能大量溶解有害的S、P雜質(zhì)。

2）盡量選用堿性藥皮的優(yōu)質(zhì)焊條,以限制焊縫金屬中S、P、C等的含量。2、晶間腐蝕:

根據(jù)貧鉻理論,焊縫和熱影響區(qū)在加熱到450-850℃敏化溫度區(qū)時(shí)在晶界上析出碳化鉻,造成貧鉻的晶界,不足以抵抗腐蝕的程度。

防止措施:

（1）采用低碳或超低碳的焊材,如A002等;采用含鈦、鈮等穩(wěn)定化元素的焊條,如A137、A132等。

（2）由焊絲或焊條向焊縫熔入一定量的鐵素體形成元素,使焊縫金屬成為奧氏體+鐵素體的雙相組織,(鐵素體一般控制在4-12%)。

（3）減少焊接熔池過熱,選用較小的焊接電流和較快的焊接速度,加快冷卻速度。

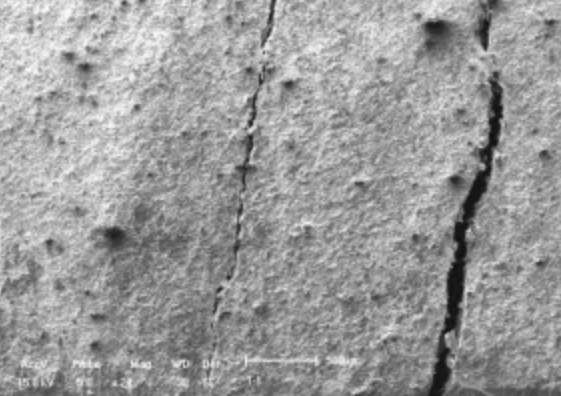

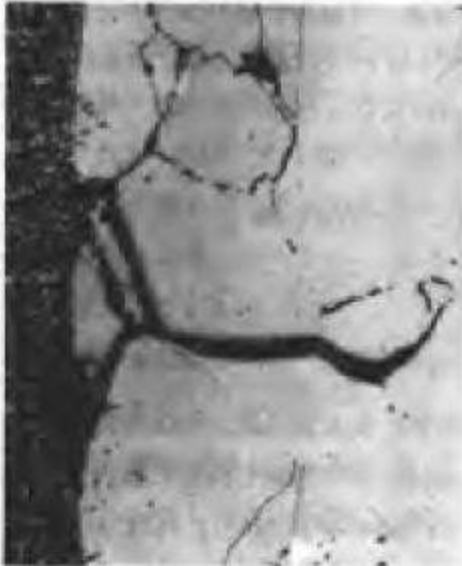

（4）對(duì)耐晶間腐蝕性能要求很高的焊件進(jìn)行焊后穩(wěn)定化退火處理3、應(yīng)力腐蝕開裂:應(yīng)力腐蝕開裂是焊接接頭在特定腐蝕環(huán)境下受拉伸應(yīng)力作用時(shí)所產(chǎn)生的延遲開裂現(xiàn)象。奧氏體不銹鋼焊接接頭的應(yīng)力腐蝕開裂是焊接接頭比較嚴(yán)重的失效形式,表現(xiàn)為無塑性變形的脆性破壞。

應(yīng)力腐蝕開裂防止措施

1)合理制定成形加工和組裝工藝,盡可能減小冷作變形度,避免強(qiáng)制組裝,防止組裝過程中造成各種傷痕(各種組裝傷痕及電弧灼痕都會(huì)成為SCC的裂源,易造成腐蝕坑)。

2)合理選擇焊材:焊縫與母材應(yīng)有良好的匹配,不產(chǎn)生任何不良組織,如晶粒粗化及硬脆馬氏體等;

3)采取合適的焊接工藝:保證焊縫成形良好,不產(chǎn)生任何應(yīng)力集中或點(diǎn)蝕的缺陷,如咬邊等;采取合理的焊接順序,降低焊接殘余應(yīng)力水平

4)消除應(yīng)力處理:焊后熱處理,如焊后完全退火或退火;在難以實(shí)施熱處理時(shí)采用焊后錘擊或噴丸等。

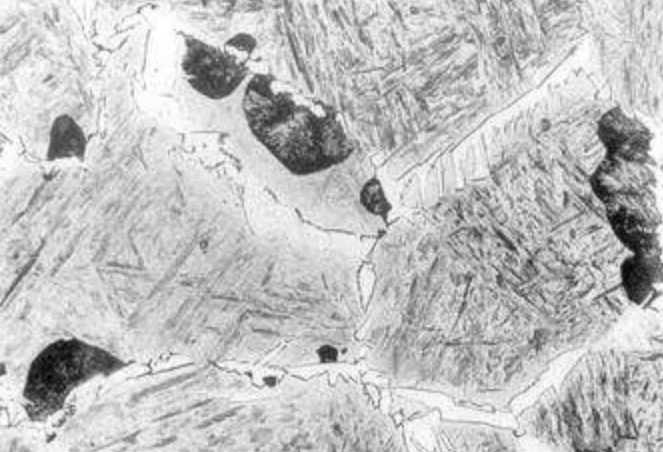

5)生產(chǎn)管理措施:介質(zhì)中雜質(zhì)的控制,如液氨介質(zhì)中的O2、N2、H2O等;液化石油氣中的H2S;氯化物溶液中的O2、Fe3+、Cr6+等;防蝕處理:如涂層、襯里或陰極保護(hù)等;添加緩蝕劑。4、焊縫金屬的低溫脆化:對(duì)于奧氏體不銹鋼焊接接頭,在低溫使用時(shí),焊縫金屬的塑韌性是關(guān)鍵問題。此時(shí),焊縫組織中的鐵素體的存在總是惡化低溫韌性。防止措施:通過選用純奧氏體焊材和調(diào)整焊接工藝獲得單一的奧氏體焊縫。5、焊接接頭的σ相脆化:焊件在經(jīng)受一定時(shí)間的高溫加熱后會(huì)在焊縫中析出一種脆性的σ相,導(dǎo)致整個(gè)接頭脆化,塑性和韌性顯著下降。σ相的析出溫度范圍650-850℃。在高溫加熱過程中,σ相主要由鐵素體轉(zhuǎn)變而成。加熱時(shí)間越長(zhǎng),σ相析出越多。

防止措施:

1)限制焊縫金屬中的鐵素體含量(小于15%);采用超合金化焊接材料,即高鎳焊材。

2)采用小規(guī)范,以減小焊縫金屬在高溫下的停留時(shí)間;

3)對(duì)已析出的σ相在條件允許時(shí)進(jìn)行固溶處理,使σ相溶入奧氏體。
